品牌：	华光/欣久	加工定制：	是
传感器：	外夹式/外敷式	口径：	DN50-100
类型：	旋涡	机构原理：	质量流量计
测量介质：	气体	测量精度：	±0.6-1%
测量原理：	电学原理	测量范围：	0.9-16500m3/h
公称通径：	Dn25-300	工作压力：	4.0mpa
工作温度：	-40～320度	型号：	Hg-lugb-dn150
规格：	Dn25-300	商标：	华光/欣久
包装：	箱装	产量：	30000

安徽温压补偿涡街流量计多彩厂家ㄡ温压补偿涡街流量计交心价格湖南益阳

欣久牌仪表电缆：全国24小时销售专线：0550-7514987 15856658086? 全天候QQ在线咨询：532366095 国标的产品质量，成本的产品价格，优质的售后服务团队！ 报价传真：0550-7514977,

?

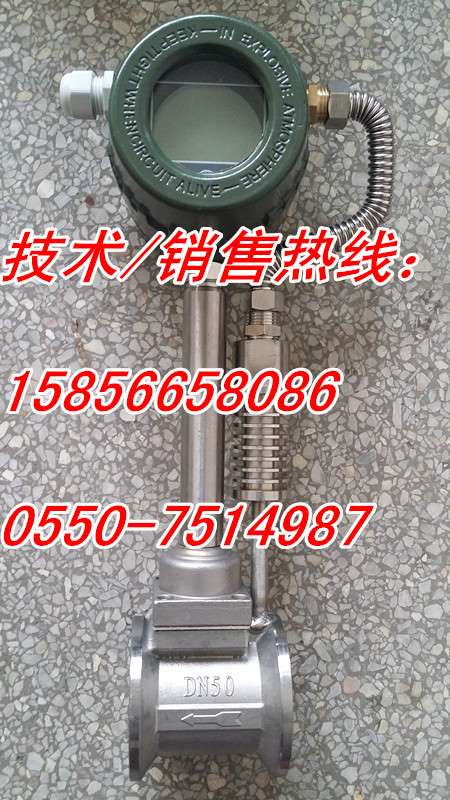

一、简介说明：??????HG-LUGB系列带温压补偿一体式涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。

二、测量原理：?????? HG-LUGB系列带温压补偿一体式涡街流量计测量原理是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：f = St × V/d 式中:f 涡街发生频率 （Hz）V 旋涡发生体两侧的平均流速（m/s ）St 斯特罗哈尔系数（常数）这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。

三、应用范围：HG-LUGB系列带温压补偿一体式涡街流量计可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。

四、带温压补偿一体式涡街流量计的性能特点：1、可在很宽的流量范围内精确测量气体、液体和蒸汽的流量而不受流体物理性质的影响；2、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压；3、安全防爆，适用于恶劣环境；4、无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长；5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上

五、带温压补偿一体式涡街流量计的技术参数： 1、公称通径（mm）：15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式） 非标产品可根据用户要求特殊定做。2、公称压力（MPa）：DN15-DN200 4.0（>4.0协议供货），DN250-DN300 1.6（>1.6协议供货） 。3、介质温度（℃）：压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）。4、本体材料：仪表外壳采用铝合金,1Cr18Ni9Ti，（其它材料协议供货）。5、允许振动加速度：压电式:0.2g；电容式:1.0～2.0g。

?

六、带温压补偿一体式涡街流量计选型要点：1、流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量范围。2、流量计应使用在介质工作压力和温度范围的技术参数内。不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些。3、在爆炸危险场所，应选用防爆型流量计。

七、标况流量范围简表：单位（m3/h）

八、涡街流量计选型表：

?

?

?

九、设计选用及订货须知：1、根据测量流体是气体或液体，正确选用分体式涡街流量计。2、被测流体无腐蚀性选用普通型，有腐蚀性选用不锈钢耐腐型。3、订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。4、根据被测流体的测量范围、应用场合等选择合适型号的规格品种。
